法蘭連接是過程設備中低壓設備、管道和閥門中應用最為廣泛的可拆連接，由于受多個因素影響，其墊片－法蘭－螺栓組成的結構的力學和密封行為比其它機械構件復雜。影響因素包括：螺栓、螺母的復雜關系，元件的彈塑性行為，以及系統的靜不定性。
法蘭作用：承受和傳遞螺栓緊固力的連接件，以在法蘭密封面與墊片之間建立密封接觸壓力（也稱密封比壓）。
影響法蘭作用因素

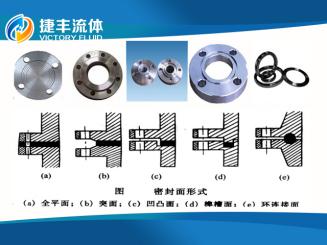

結構型式、尺寸，尤其是法蘭密封面的形式、加工精度和表面粗糙度，及其與墊片之間的結構和機械性能的配合等。
法蘭－墊片－螺栓設計
對于已知的墊片特性，確定法蘭和螺栓等結構的安全、經濟尺寸，同時整個系統達到規定的密封度，即系統具有完整性和密封性。
完整性－整個結構的機械或熱應力必須在材料允許范圍內；
密封性－墊片應力必須使整個接頭的泄漏率在允許的范圍內。
墊片作用機理：
發生彈塑性變形，填補密封面上的凹凸不平，要求具有一定底壓縮變形能力－壓縮率
具有一定的剛性，以保持一定的形狀和抵抗變形的能力，防止在系統的滿載壓縮應力下被擠出密封面或壓潰，抗蠕變能力－蠕變松弛性能，具有受載補償能力®回彈能力－回彈率。
